علب الدودية المختلفة ضد الأنواع الأخرى: الفوائد واليوب

في عالم أنظمة النقل الميكانيكية، يعد اختيار النوع المناسب من علبة التروس أمرًا بالغ الأهمية لضمان الكفاءة والمتانة والأداء. من بين أنواع العتاد المختلفة، علب التروس الدودية تتميز بتصميمها الفريد وتطبيقاتها المحددة. ومع ذلك، من الضروري فهم كيفية مقارنة علب التروس الدودية مع أنواع التروس الأخرى مثل التروس المحفزة، والتروس الحلزونية، والتروس المخروطية لتحديد أفضل ما يناسب احتياجاتك.

ما هي علب التروس الدودية؟

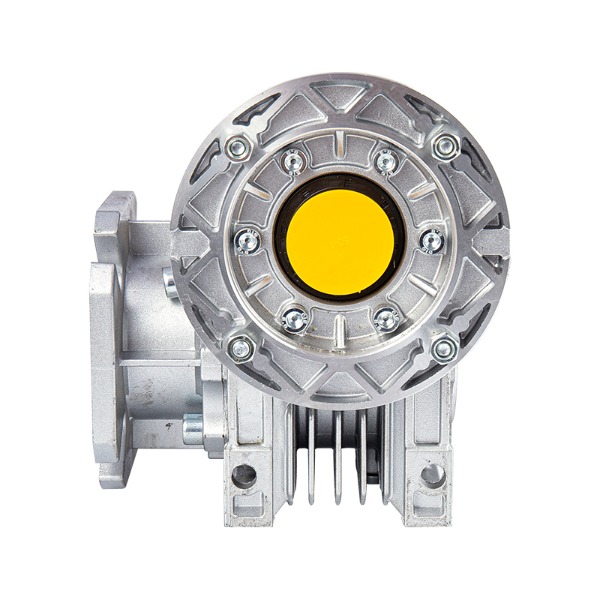

صندوق التروس الدودي هو نوع محدد من مجموعة التروس حيث تتشابك الدودة (ترس يشبه المسمار) مع عجلة دودة (ترس ذو أسنان تشغل الدودة). يسمح هذا التصميم بنقل عزم دوران عالي وهو قادر على تحقيق نسبة تخفيض كبيرة في مساحة صغيرة. تُستخدم علب التروس الدودية على نطاق واسع في التطبيقات التي تكون فيها قيود المساحة وعزم الدوران العالي مصدر قلق، كما هو الحال في الناقلات والمصاعد وحتى بعض أنظمة السيارات.

الخصائص الرئيسية لعلب التروس الدودية

• نسب التخفيض العالية: يمكن لعلب التروس الدودية تحقيق تخفيضات كبيرة في السرعة في مرحلة واحدة، غالبًا في حدود 20:1 إلى 300:1، مما يجعلها مثالية لتطبيقات عزم الدوران العالي.
• انتقال الزاوية اليمنى: توفر علب التروس الدودية دورانًا بمقدار 90 درجة في اتجاه ناقل الحركة، وهو ما يمكن أن يكون مفيدًا للتصميمات التي توجد فيها قيود على المساحة.
• ميزة القفل الذاتي: إحدى المزايا الرئيسية لعلب التروس الدودية هي قدرتها على القفل الذاتي. وهذا يعني أنه عندما لا يتم تشغيل الترس الدودي، فإنه يمنع العجلة الدودية من الدوران، وهو أمر مفيد في آليات الرفع والإمساك.
• الكفاءة: في حين أن علب التروس الدودية فعالة نسبيًا في نقل عزم الدوران، إلا أنها تميل إلى أن تكون ذات كفاءة أقل مقارنة بأنواع التروس الأخرى بسبب فقدان الاحتكاك بين الدودة والعجلة الدودية.

مقارنة علب التروس الدودية مع أنواع التروس الأخرى

في حين أن علب التروس الدودية تتسم بالكفاءة العالية في تطبيقات محددة، فمن المهم مقارنتها بأنواع التروس الأخرى شائعة الاستخدام من حيث فوائدها وعيوبها.

علب التروس الدودية مقابل حفز التروس

التروس المحفزة هي أكثر أنواع التروس شيوعًا وتتكون من أسنان مستقيمة موازية لمحور الدوران. فهي بسيطة وفعالة من حيث التكلفة وفعالة في نقل الطاقة.

عيوب Spur Gears:

• لا تعتبر التروس المحفزة مثالية للتطبيقات التي تتطلب نسب تخفيض كبيرة. يمكن أن يؤدي التشغيل عالي السرعة إلى حدوث ضوضاء وتآكل.
• أنها لا توفر نفس وظيفة القفل الذاتي مثل علب التروس الدودية.

علب التروس الدودية مقابل التروس الحلزونية

تتميز التروس الحلزونية بأسنان مقطوعة بزاوية مع محور الدوران. يوفر هذا التصميم عملية أكثر سلاسة وهدوءًا مقارنة بالتروس المحفزة، ولكنها تتطلب محاذاة أكثر دقة.

عيوب التروس الحلزونية:

• يمكن أن تكون التروس الحلزونية معقدة في التصنيع وأكثر تكلفة من أنواع التروس الأخرى.
• وعلى عكس علب التروس الدودية، فإنها لا توفر وظيفة القفل الذاتي.

علب التروس الدودية مقابل التروس المخروطية

تم تصميم التروس المخروطية لنقل الحركة بين الأعمدة المتقاطعة، عادةً عند 90 درجة. غالبًا ما يتم استخدامها في التطبيقات التي لا تكون فيها محاور أعمدة الإدخال والإخراج متوازية.

عيوب التروس المخروطية:

• يمكن أن تكون التروس المخروطية أكثر تعقيدًا في التثبيت والمحاذاة، وغالبًا ما تتطلب إعدادًا دقيقًا لتعمل بشكل صحيح.
• تميل إلى أن تكون أكبر حجمًا من علب التروس الدودية، والتي قد لا تكون مثالية للتطبيقات المدمجة.

فوائد وعيوب علب التروس الدودية

الفوائد:

تصميم مدمج: تسمح علب التروس الدودية بتقليل الحجم والمساحة، مما يجعلها مناسبة للمساحات الضيقة.

نسب التخفيض العالية: يمكن لعلب التروس الدودية تحقيق نسب تخفيض عالية في مرحلة واحدة، وهو أمر غير ممكن مع العديد من أنواع التروس الأخرى.

القفل الذاتي: تعتبر هذه الميزة الفريدة مفيدة بشكل خاص في التطبيقات التي يكون فيها الاحتفاظ بالأحمال أمرًا ضروريًا، كما هو الحال في المصاعد والرافعات.

عملية هادئة: نظرًا لطبيعة شبكة التروس الدودية، تميل علب التروس هذه إلى العمل بهدوء نسبيًا مقارنة بالتروس المحفزة أو المخروطية.

العيوب:

كفاءة أقل: تعاني علب التروس الدودية من الاحتكاك بين الدودة والعجلة الدودية، مما يؤدي إلى انخفاض الكفاءة مقارنة بأنواع التروس الأخرى.

توليد الحرارة: بسبب الاحتكاك، تولد علب التروس الدودية المزيد من الحرارة، الأمر الذي قد يتطلب التبريد أو التشحيم للحصول على الأداء الأمثل.

التكلفة: على الرغم من أنها غير مكلفة نسبيًا لبعض التطبيقات، إلا أن علب التروس الدودية يمكن أن تكون أكثر تكلفة في التطبيقات ذات عزم الدوران العالي نظرًا لحاجتها إلى تصنيع عالي الدقة.

تطبيقات علب التروس الدودية

تعتبر علب التروس الدودية مثالية للتطبيقات التي تتطلب نسب تخفيض كبيرة وتصميمات مدمجة. وهي تستخدم عادة في صناعات مثل:

• المصاعد والمصاعد: تعد ميزة القفل الذاتي أمرًا ضروريًا لمنع الحركة العكسية.
• الناقلون: مناسب للتطبيقات التي تحتاج إلى نقل الأحمال الثقيلة ببطء.
• أنظمة السيارات: يستخدم في آليات التوجيه وأنظمة تخفيض التروس.
• الروافع والرافعات: ضروري في أنظمة الرفع، مما يوفر عزم دوران عاليًا في مساحة صغيرة.

الاستنتاج

يعتمد اختيار علبة التروس المناسبة لتطبيقك على عدة عوامل، بما في ذلك قيود المساحة ومتطلبات عزم الدوران واحتياجات الكفاءة. في حين أن علب التروس الدودية توفر فوائد مثل نسب التخفيض العالية وميزات القفل الذاتي، إلا أنها تأتي مع قيود مثل انخفاض الكفاءة وتوليد الحرارة. توفر أنواع التروس الأخرى مثل التروس المحفزة، والتروس الحلزونية، والتروس المخروطية مزاياها الخاصة، خاصة فيما يتعلق بالكفاءة الأعلى والتشغيل الأكثر هدوءًا.

سيساعدك فهم الاحتياجات المحددة لتطبيقك على تحديد نوع علبة التروس الأكثر ملاءمة لمتطلباتك. عندما تكون في شك، قم بالتشاور مع أحد خبير في أنظمة نقل علبة التروس يمكن أن توفر رؤى قيمة.

الأسئلة الشائعة

1. ما هي الميزة الرئيسية لعلبة التروس الدودية مقارنة بالتروس الأخرى؟

• الميزة الرئيسية لعلب التروس الدودية هي قدرتها على توفير نسب تخفيض عالية في مساحة صغيرة، إلى جانب ميزة القفل الذاتي الفريدة.

2. كيف يمكن مقارنة كفاءة علبة التروس الدودية بالأنواع الأخرى من التروس؟

• تعتبر علب التروس الدودية أقل كفاءة من التروس المحفزة أو الحلزونية بسبب الاحتكاك بين الدودة والعجلة الدودية.

3. هل علب التروس الدودية مناسبة للتطبيقات عالية السرعة؟

• لا تعد علب التروس الدودية بشكل عام مثالية للتطبيقات عالية السرعة. من الأفضل استخدامها في إعدادات السرعة المنخفضة وعزم الدوران العالي.

4. هل يمكن استخدام علب التروس الدودية في البيئات الخارجية أو القاسية؟

• نعم، يمكن استخدام علب التروس الدودية في البيئات القاسية، ولكن قد تكون هناك حاجة إلى التشحيم والتبريد المناسبين للتعامل مع توليد الحرارة.
