ما هو مخفض سرعة التروس الدودية؟ دليل كامل للمبتدئين

في عالم نقل الطاقة الميكانيكية، هناك عدد قليل من الأجهزة التي تقدم نفس المزيج من البساطة والاكتناز ومضاعفة عزم الدوران مثل مخفض سرعة العتاد الدودي . سواء كنت طالب هندسة، أو فني صيانة، أو هاويًا يبني أول ماكينة آلية، فإن فهم هذا المكون الأساسي سيساعدك على اتخاذ قرارات أفضل بشأن التصميم والمشتريات.

ما هو بالضبط مخفض سرعة التروس الدودية؟

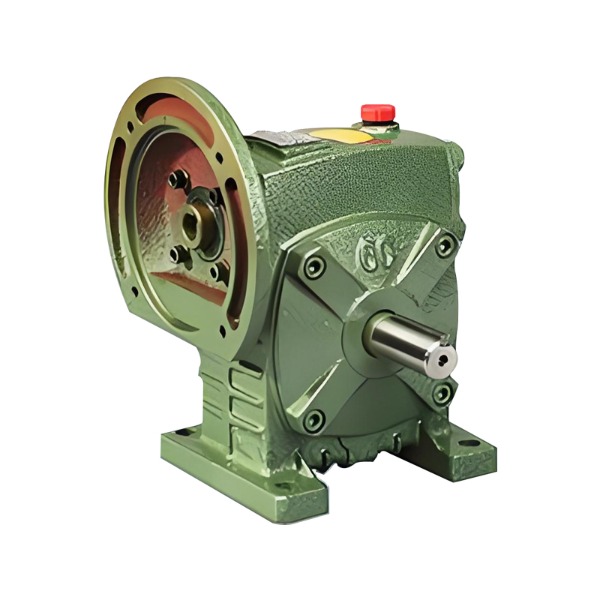

مخفض سرعة التروس الدودية هو جهاز ميكانيكي يقلل من سرعة الدوران مع زيادة عزم الدوران. وتتكون من عنصرين رئيسيين: دودة (تشبه المسمار) وعجلة دودة (ترس ذو أسنان حلزونية). الدودة هي العنصر الدافع. العجلة الدودية هي المكون المدفوع.

على عكس قطارات التروس التقليدية حيث تكون الأعمدة متوازية، فإن مخفض سرعة التروس الدودية ينقل عادةً الحركة بين الأعمدة المتعامدة غير المتقاطعة. يوفر هذا التكوين ذو الزاوية اليمنى المساحة ويسمح بتصميمات الماكينة المدمجة.

كيف يعمل مخفض سرعة التروس الدودية؟

مبدأ التشغيل بسيط بشكل مخادع. عندما تدور الدودة، تضغط خيوطها الحلزونية على أسنان العجلة الدودية. نظرًا لأن خيط الدودة هو في الأساس مستوى مائل متواصل ملفوف حول أسطوانة، فإن كل دورة كاملة للدودة تقدم العجلة الدودية بمقدار سن واحد فقط (أو جزء من السن).

تخلق هذه الهندسة نسبة تخفيض عالية في مرحلة واحدة. على سبيل المثال، إذا كانت الدودة لها بداية واحدة (خيط واحد مستمر)، فإن دورة واحدة كاملة للدودة تحرك العجلة الدودية بمقدار سن واحد. إذا كانت العجلة تحتوي على 50 سنًا، فإن عمود الخرج يدور بمعدل 1/50 من سرعة الإدخال.

السلوكيات الميكانيكية الرئيسية:

• انزلاق العمل - على عكس التروس الحفزية أو الحلزونية التي تتدحرج، تعتمد التروس الدودية بشكل كبير على الاتصال المنزلق. هذا يولد الحرارة ويتطلب التشحيم المناسب.
• خاصية القفل الذاتي - في العديد من التكوينات، يمكن للدودة أن تقود العجلة، لكن العجلة لا يمكنها أن تدفع الدودة إلى الخلف. هذه ميزة أمان قيمة للرافعات والناقلات.

هام: ليست كل محركات الأقراص الدودية ذاتية القفل. تعتمد حالة القفل الذاتي على زاوية الرصاص ومعامل الاحتكاك. القاعدة الأساسية: توفر زاوية الرصاص التي تقل عن 5-6 درجات بشكل عام سلوك القفل الذاتي.

المكونات الرئيسية لمخفض سرعة التروس الدودية

يساعد فهم الأجزاء في استكشاف الأخطاء وإصلاحها والاختيار. وفيما يلي تفصيل بسيط:

تم اختيار المواد بشكل متعمد: فالدودة مصنوعة من الفولاذ الصلب، بينما العجلة مصنوعة من البرونز الناعم. يقلل هذا الاقتران غير المتماثل من المواد من التهيج ويسمح للعجلة الأكثر ليونة بالتوافق قليلاً مع الدودة، مما يحسن منطقة الاتصال وتوزيع الحمل.

نسب التخفيض والكفاءة

إحدى الخصائص المميزة لمخفض سرعة التروس الدودية هي القدرة على تحقيق نسب تخفيض عالية في مساحة صغيرة. عادةً ما تقدم الوحدات أحادية المرحلة نسبًا من 5:1 إلى 100:1. يمكن أن تتجاوز الوحدات ذات المرحلتين 1000:1.

ومع ذلك، فإن هذا التخفيض الكبير يأتي مع مقايضة: الكفاءة. نظرًا لأن الدودة تنزلق على العجلة بدلاً من التدحرج، فإن خسائر الاحتكاك تكون كبيرة. نطاقات الكفاءة النموذجية هي:

• تخفيضات منخفضة (5:1 إلى 20:1): 80-90%
• التخفيضات المتوسطة (30:1 إلى 60:1): 65-80%
• تخفيضات عالية (70:1 وما فوق): 50-65%

للمقارنة، فإن مخفض التروس ذو النسبة المماثلة قد يحقق كفاءة بنسبة 95%، لكنه لن يوفر القفل الذاتي أو نفس تخطيط الزاوية اليمنى المدمج.

مزايا استخدام مخفض سرعة التروس الدودية

يختار المهندسون والمصممون مخفضات سرعة التروس الدودية لتحقيق العديد من الفوائد الملموسة:

تخفيض عالي في مرحلة واحدة
غالبًا ما تحتاج أنواع التروس الأخرى إلى مرحلتين أو ثلاث مراحل لتتناسب مع تقليل مرحلة دودة واحدة. وهذا يقلل من عدد الأجزاء ووقت التجميع والحجم الإجمالي للمعدات.

نقل الطاقة بالزاوية اليمنى
عندما يجب تركيب المحرك بشكل عمودي على عمود الإدارة، فإن مخفض سرعة الترس الدودي يحل مشكلة التخطيط بدون تروس مخروطية إضافية أو أقواس معقدة.

القدرة على القفل الذاتي
في تطبيقات الرفع (على سبيل المثال، المصاعد، والرافعات، ومنحدرات الناقل)، تمنع ميزة القفل الذاتي الدوران العكسي عند إزالة الطاقة. يعمل هذا بمثابة فرامل ميكانيكية، مما يعزز السلامة.

عملية هادئة وسلسة
ينتج عن التعشيق المنزلق المستمر اهتزازات وضوضاء أقل مقارنة ببعض أنواع التروس الأخرى، خاصة عند السرعات المعتدلة.

التسامح الزائد
من الأفضل تحمل الاختلالات الطفيفة أو الأحمال الزائدة اللحظية لأن مادة العجلة الدودية (البرونزية) يمكن أن تتشوه بشكل مرن دون فشل هش.

القيود التي يجب مراعاتها

لا توجد تكنولوجيا مثالية. يحتوي مخفض سرعة الترس الدودي على العديد من القيود التي يجب أخذها في الاعتبار عند تصميم النظام.

انخفاض الكفاءة
وكما ذكرنا فإن الاحتكاك يقلل من الكفاءة، خاصة عند النسب الأعلى. وهذا يعني فقدان المزيد من الطاقة كحرارة، الأمر الذي قد يتطلب تبريدًا إضافيًا في تطبيقات الخدمة المستمرة.

توليد الحرارة
تؤدي الحرارة المفرطة إلى تحلل مادة التشحيم ويمكن أن تلحق الضرر بالأختام أو تسبب تمددًا حراريًا للمكونات. يجب على المهندسين حساب حدود الطاقة الحرارية، وليس فقط حدود عزم الدوران الميكانيكي.

سرعة إدخال محدودة
يمكن أن تؤدي سرعات الإدخال العالية (أعلى من 3000-4000 دورة في الدقيقة) إلى ارتفاع درجة الحرارة والتآكل السريع. تعتبر مخفضات السرعة الدودية مناسبة بشكل أفضل لسرعات الإدخال المعتدلة من محركات التيار المتردد أو المحركات المؤازرة أو المحركات الهيدروليكية.

رد فعل عنيف
على الرغم من أنه يمكن تصنيع المحركات الدودية برد فعل عكسي منخفض (درجات الدقة)، إلا أن الوحدات التجارية القياسية لديها رد فعل عكسي أعلى من علب التروس الكوكبية عالية الجودة. وهذا مهم لتطبيقات تحديد المواقع الدقيقة مثل الطاولات الدوارة CNC.

تطبيقات نموذجية عبر الصناعات

تواجه مخفضات سرعة التروس الدودية في العديد من الآلات اليومية والصناعية. فيما يلي أمثلة شائعة مجمعة حسب الوظيفة.

في كل من هذه الأمثلة، يكون المتطلب الأساسي عادة هو عزم الدوران العالي عند السرعة المنخفضة، وأحيانًا مع متطلبات القفل الذاتي أو قيود المساحة.

كيفية اختيار مخفض سرعة التروس الدودية الصحيح

يتضمن اختيار الوحدة المناسبة لجهازك أكثر من مجرد النسبة وعزم الدوران. اتبع هذا التسلسل المنطقي:

الخطوة 1 - تحديد متطلبات الإدخال والإخراج

• قوة المحرك (كيلوواط أو حصان)
• سرعة الإدخال (دورة في الدقيقة)
• سرعة الإخراج المطلوبة (دورة في الدقيقة)
• عزم الدوران المطلوب للإخراج (نيوتن متر أو رطل بوصة)

الخطوة 2 - تحديد عامل الخدمة
بناءً على نوع الحمولة (زي موحد، صدمة متوسطة، صدمة ثقيلة) وساعات التشغيل اليومية. اضرب عزم الدوران المطلوب بعامل الخدمة للحصول على عزم الدوران التصميمي.

الخطوة 3 – التحقق من النسبة
قسمة سرعة الإدخال على سرعة الإخراج. حدد أقرب نسبة قياسية متاحة.

الخطوة 4 - التحقق من السعة الحرارية
تأكد من أن المخفض يمكنه تبديد الحرارة دون تجاوز ارتفاع درجة الحرارة المسموح به. إذا لم يكن الأمر كذلك، فكر في استخدام وحدة أكبر أو تبريد خارجي أو تشحيم قسري.

الخطوة 5 - تأكيد اتجاه التركيب
غالبًا ما يتم ملء مخفضات الدودة بالزيت إلى مستوى معين. قد يتطلب التثبيت رأسًا على عقب أو بزاوية غير قياسية تعديلات خاصة للتزييت.

الخطوة 6 – التحقق من متطلبات القفل الذاتي
إذا كان منع القيادة الخلفية أمرًا بالغ الأهمية، فتأكد من الشركة المصنعة أن زاوية الرصاص المحددة وحالة الاحتكاك تضمن القفل الذاتي تحت الحمل ودرجة حرارة التشغيل.

أفضل ممارسات التشحيم والصيانة

يعد التشحيم المناسب هو العامل الوحيد الأكثر أهمية لطول عمر مخفض سرعة التروس الدودية. يؤدي الاتصال المنزلق إلى توليد الحرارة وإجهاد القص الذي قد لا تتحمله زيوت التروس العادية.

دليل اختيار مواد التشحيم:

• استخدم الزيوت الاصطناعية أو المعدنية مع إضافات الضغط الشديد (EP).
• تعتمد اللزوجة على السرعة ودرجة الحرارة المحيطة: ISO VG 220 إلى 460 شائعة.
• تجنب الزيوت التي تحتوي على الكبريت النشط الذي يمكن أن يؤدي إلى تآكل البرونز.

قائمة مراجعة الصيانة:

• قم بتغيير الزيت بعد أول 200-400 ساعة من التشغيل (فترة الاستراحة).
• بعد ذلك، قم بالتغيير كل 2500-4000 ساعة أو كل 6-12 شهرًا.
• قم بفحص الأختام ودرجة حرارة الغلاف والضوضاء غير العادية بانتظام.
• التحقق من وجود تسربات الزيت والتلوث (الماء والغبار والجزيئات المعدنية).

تشمل علامات المشكلة ما يلي: حرارة الجسم المفرطة (أعلى من 200 درجة فهرنهايت / 93 درجة مئوية)، أو زيادة الاهتزاز، أو رائحة داكنة محترقة من مادة التشحيم.

الأسئلة المتداولة

Q1: هل يمكن عكس مخفض سرعة التروس الدودية؟
ج: ليس عادة. معظم الوحدات القياسية لا يمكن دفعها للخلف بسبب القفل الذاتي. يمكن أن تكون التصميمات الخاصة منخفضة الاحتكاك (على سبيل المثال، مع محامل أسطوانية على الدودة) قابلة للعكس، ولكنها أقل شيوعًا.

س2: لماذا تصنع العجلات الدودية من البرونز؟
ج: يتمتع البرونز بخصائص ممتازة مضادة للتآكل ضد الفولاذ المتصلب، بالإضافة إلى قابلية جيدة للتوافق ومقاومة للتآكل. يعتبر برونز الألومنيوم أو برونز الفوسفور من الخيارات النموذجية.

Q3: هل يمكنني استخدام مخفض سرعة الترس الدودي للخدمة المستمرة؟
ج: نعم، ولكن يجب عليك حساب المعدل الحراري. للتشغيل على مدار الساعة طوال أيام الأسبوع، اختر حجم إطار أكبر مما يقترحه حساب عزم الدوران الميكانيكي الخالص، أو قم بإضافة التبريد القسري.

س 4: ما هو الفرق بين المخفض الدودي والمخفض الكوكبي؟
ج: يوفر المخفض الكوكبي كفاءة أعلى ورد فعل عكسي أقل ولكنه يفتقر إلى القفل الذاتي ويكون عمومًا أكثر تكلفة بالنسبة لنسب التخفيض العالية. يعتبر المخفض الدودي أبسط، وقفل ذاتي، وأكثر إحكاما لتطبيقات الزاوية اليمنى.

الاستنتاج

يعد مخفض سرعة الترس الدودي حلاً قويًا وصغير الحجم ومتعدد الاستخدامات لتقليل السرعة مع مضاعفة عزم الدوران - خاصة عندما تحتاج إلى تخطيط الزاوية اليمنى أو الحماية الخلفية السلبية. في حين أن كفاءتها أقل من بعض أنواع التروس الأخرى، فإن مزايا التخفيض العالي في المرحلة الواحدة، والتشغيل الهادئ، والقفل الذاتي المتأصل تجعلها لا غنى عنها في الصناعات التي تتراوح من معالجة المواد إلى أنظمة السيارات.

عند اختيار الوحدة، ركز على ثلاثة عوامل حاسمة: نسبة التخفيض، والسعة الحرارية، ونوع التشحيم. مع الاختيار والصيانة المناسبة، فإن مخفض سرعة الترس الدودي عالي الجودة سيوفر سنوات من الخدمة الموثوقة.
